Nusipirkote IP kamerą, atplėšėte dėžę ir radote ją, laidą bei trumpą lankstinuką su QR kodu. Ir tada kyla klausimas: nuo ko pradėti? Jei svarstote, kaip prijungti IP kamerą patiems, geros naujienos yra tokios, kad procesas nuoseklus ir logiškas, jei žinote tikslią žingsnių eilę.

Daugelis žmonių užstringa ne dėl to, kad tai sudėtinga, o dėl to, kad žingsniai daromi netvarkinga eile. Kamera prijungiama prie maitinimo anksčiau nei sukonfigūruojamas tinklas. Telefonas bandomas susieti, kai kamera dar net nematoma vietiniame tinkle. Rezultatas yra juodas ekranas ir sugaišta valanda.

Šiame gide paaiškiname visą procesą iš eilės: ko reikia, kaip fiziškai prijungti kamerą, kaip atlikti IP kameros konfigūravimą, kaip prijungti ją prie NVR įrašytuvo ir kaip stebėti vaizdą per telefoną. Atskirai aptarsime Hikvision ir Dahua specifiką, nes tai dažniausios markės Lietuvoje. Po šio straipsnio žinosite, ką darote ir kodėl.

Ko reikia, kad prijungtumėte IP kamerą

Prieš liečiant laidus, verta pasiruošti visus komponentus. IP kamera nedirba viena, ji yra tinklo dalis. Štai bazinis rinkinys, kurio reikia daugumai namų ar nedidelio verslo sistemų.

IP kamera. Pati kamera su tinklo (RJ45) jungtimi. Dauguma šiuolaikinių modelių palaiko PoE maitinimą.
NVR įrašytuvas. Tinklo vaizdo įrašytuvas (Network Video Recorder), kuris saugo ir rodo vaizdą. Daugelis NVR turi įmontuotus PoE prievadus kameroms.
PoE komutatorius arba PoE NVR. Jei NVR neturi PoE prievadų, reikės atskiro PoE switch, kuris vienu kabeliu tiekia ir duomenis, ir maitinimą.
Tinklo kabeliai. Cat5e arba Cat6 kabelis su RJ45 antgaliais kiekvienai kamerai.
Maršrutizatorius (router). Reikalingas, jei norite stebėti vaizdą nuotoliniu būdu per telefoną.
Kompiuteris arba telefonas. Pradiniam konfigūravimui ir programėlės įdiegimui.

Jei kamera nepalaiko PoE, prireiks ir atskiro 12V maitinimo adapterio. Tai svarbu patikrinti dar pirkimo metu, nes maitinimo būdas lemia, kiek kabelių teks tiesti. Jeigu dar tik renkatės įrangą, naudinga perskaityti gidą apie tai, kaip išsirinkti vaizdo stebėjimo kamerą, kad maitinimo ir raiškos parametrai atitiktų jūsų objektą.

Nesate tikri, kokio rinkinio reikia jūsų namui ar biurui? Užsisakykite nemokamą konsultaciją, ir specialistas parinks komponentus pagal jūsų objektą.

Fizinis prijungimas: PoE ar atskiras maitinimas

Pirmas praktinis žingsnis yra fizinis kameros prijungimas. Čia yra du keliai, ir nuo pasirinkto kelio priklauso, kiek laidų jums reikės.

PoE prijungimas (rekomenduojamas)

PoE (Power over Ethernet) reiškia, kad vienas tinklo kabelis tiekia ir duomenis, ir elektros energiją. Tai patogiausias sprendimas, nes prie kameros nereikia atskiros elektros lizdo.

Fizinis PoE prijungimas vyksta taip:

Prijunkite tinklo kabelį prie kameros RJ45 jungties.
Kitą kabelio galą įkiškite į PoE komutatoriaus arba PoE NVR prievadą.
Įjunkite komutatorių arba NVR į maitinimą.
Palaukite, kol kamera užsives. Paprastai tai trunka nuo 30 sekundžių iki minutės.

Kai kamera gauna maitinimą, dažnai sumirksi IR diodai arba pasigirsta trumpas garsas. Tai ženklas, kad fizinis prijungimas pavyko.

Prijungimas su atskiru maitinimu

Jei kamera ar jūsų tinklo įranga nepalaiko PoE, maitinimas tiekiamas atskirai. Tokiu atveju kamerai reikia dviejų laidų: tinklo kabelio duomenims ir 12V adapterio elektrai.

Prijunkite 12V maitinimo adapterį prie kameros maitinimo lizdo.
Prijunkite tinklo kabelį prie kameros ir prie maršrutizatoriaus arba komutatoriaus.
Įjunkite adapterį į elektros tinklą.

Svarbi detalė lauko kameroms: visos jungtys turi būti apsaugotos nuo drėgmės. Lietuvos klimate nesandari jungtis greitai sukelia korozją ir gedimą, todėl montuotojai naudoja hermetiškas movas arba paskirstymo dėžutes.

Andrius iš Kėdainių pirmą kamerą bandė montuoti pats. Viskas veikė puikiai savaitę, kol pirmas rudens lietus pateko į neapsaugotą RJ45 jungtį. Kamera nustojo veikti, o vandens pažeista jungtis ją sugadino visam laikui. Antrą kartą jis jungtis apsaugojo hermetiška mova, ir sistema veikia iki šiol.

IP kameros konfigūravimas: adresas ir slaptažodis

Fiziškai prijungta kamera dar nematoma jūsų tinkle taip, kaip reikia. Dabar reikia atlikti IP kameros konfigūravimą, tai yra suteikti jai tinkamą tinklo adresą ir aktyvuoti.

Kiekviena IP kamera turi gamyklinį numatytąjį IP adresą. Hikvision kamerų numatytasis adresas paprastai yra 192.168.1.64, o Dahua kamerų 192.168.1.108. Šaltinis šiems duomenims yra oficiali Hikvision aktyvavimo dokumentacija ir Dahua žinių bazė. Tikslus adresas visada nurodytas kameros instrukcijoje.

Bazinis konfigūravimo principas yra toks:

Prijunkite kamerą prie to paties tinklo kaip ir kompiuteris.
Įsidiekite gamintojo įrankį, kuris suranda kameras tinkle. Hikvision tam naudoja SADP, Dahua naudoja ConfigTool.
Paleiskite įrankį, ir jis parodys visas tinkle rastas kameras su jų IP adresais.
Aktyvuokite kamerą, sukurdami stiprų administratoriaus slaptažodį. Naujos kameros dažnai būna neaktyvuotos saugumo sumetimais.
Pakeiskite kameros IP adresą taip, kad jis būtų tame pačiame potinklyje kaip jūsų tinklas.

Aktyvavimo žingsnis yra svarbus saugumui. Niekada nepalikite gamyklinio ar silpno slaptažodžio, nes nesaugios kameros yra dažnas taikinys internete. Geras slaptažodis turi turėti didžiąsias ir mažąsias raides, skaičius bei simbolius.

Jei naudojate PoE NVR su įmontuotais prievadais, NVR dažnai pats priskiria kameroms IP adresus automatiškai. Tokiu atveju rankinis konfigūravimas gali būti net nereikalingas, nes NVR atlieka šį darbą už jus.

Kaip prijungti IP kamerą prie NVR per ONVIF

Kai kamera turi tinkamą IP adresą, ją galima prijungti prie NVR įrašytuvo. NVR yra sistemos širdis, nes jis saugo įrašus ir rodo vaizdą ekrane bei programėlėje.

Jei kamera ir NVR yra tos pačios markės, prijungimas paprastai vyksta automatiškai. Hikvision NVR atpažįsta Hikvision kameras, Dahua NVR atpažįsta Dahua kameras. Tačiau dažnai reikia sujungti skirtingų gamintojų įrangą, ir čia padeda ONVIF protokolas.

ONVIF (Open Network Video Interface Forum) yra atviras standartas, leidžiantis skirtingų gamintojų kameroms ir įrašytuvams suprasti vienas kitą. Daugiau apie standartą galima rasti oficialiame ONVIF.org puslapyje. Praktiškai tai reiškia, kad Hikvision kamerą galima prijungti prie Dahua NVR ir atvirkščiai.

Bendras prijungimo prie NVR procesas:

NVR meniu suraskite kamerų valdymo skiltį (Camera arba Camera List).
Paleiskite automatinę paiešką (Device Search), kuri suranda tinkle esančias kameras.
Pasirinkite norimą kamerą iš sąrašo.
Jei kamera ne tos pačios markės, perjunkite protokolą į ONVIF.
Įveskite kameros administratoriaus naudotojo vardą ir slaptažodį.
Patvirtinkite, ir po kelių sekundžių vaizdas turi pasirodyti NVR ekrane.

Jei vaizdas neatsiranda, dažniausia priežastis yra neteisingas slaptažodis arba kamera ir NVR yra skirtinguose potinkliuose. Šiuos du dalykus verta patikrinti pirmiausia.

Norite, kad sistema veiktų patikimai nuo pirmos dienos? Mūsų specialistai atlieka profesionalų vaizdo stebėjimo kamerų įrengimą ir sukonfigūruoja visą sistemą už jus.

Kaip prijungti kamerą prie telefono

Daugumai naudotojų svarbiausia funkcija yra galimybė matyti vaizdą realiu laiku išmaniajame telefone. Tai padaroma per gamintojo programėlę, ir procesas yra panašus visoms markėms.

Bendras principas, kaip prijungti kamerą prie telefono:

Įsidiekite gamintojo programėlę iš App Store arba Google Play.
Susikurkite paskyrą ir prisijunkite.
Pridėkite įrenginį, nuskaitydami QR kodą, esantį ant kameros ar NVR, arba įvesdami serijos numerį.
Įveskite įrenginio aktyvavimo arba patvirtinimo kodą, jei programėlė jo prašo.
Po sėkmingo susiejimo vaizdas pasirodo programėlės ekrane.

Svarbu, kad kamera arba NVR būtų prijungti prie interneto per maršrutizatorių. Be interneto ryšio nuotolinis stebėjimas neveiks, nes vaizdas siunčiamas per gamintojo debesijos serverį. Jei norite gilesnio paaiškinimo, paskaitykite atskirą gidą apie tai, kaip stebėti vaizdo kameras per telefoną.

Eglė, mažos kavinės savininkė Panevėžyje, norėjo matyti salę vakarais iš namų. Ji prijungė NVR prie interneto, nuskaitė QR kodą programėle, ir per penkias minutes telefone matė tiesioginį vaizdą. Dabar uždariusi kavinę ji pati pasitikrina, ar viskas tvarkoje, nereikia grįžti.

Hikvision kameros pajungimas: ką žinoti

Hikvision kameros pajungimas turi keletą savitų žingsnių, kuriuos verta žinoti iš anksto. Hikvision yra viena populiariausių markių, todėl jos ekosistema gerai dokumentuota.

Pradinis aktyvavimas ir IP keitimas atliekamas su SADP įrankiu. Tai nemokama programa, kuri suranda visas Hikvision kameras vietiniame tinkle ir leidžia jas aktyvuoti bei pakeisti IP adresą. SADP taip pat naudojamas slaptažodžiui atkurti, jei jį pamiršote.

Nuotoliniam stebėjimui Hikvision naudoja Hik-Connect programėlę. Norint ją naudoti, kameroje ar NVR reikia įjungti Hik-Connect paslaugą, kurią galima aktyvuoti per SADP arba per įrenginio nustatymus. Aktyvuojant sukuriamas patvirtinimo kodas (verification code), kurio prireikia pridedant įrenginį programėlėje.

Tipinė Hikvision sąranka atrodo taip:

Aktyvuokite kamerą su SADP ir nustatykite slaptažodį.
Pakeiskite IP adresą į savo tinklo potinklį.
Įjunkite Hik-Connect paslaugą ir sukurkite patvirtinimo kodą.
Programėlėje Hik-Connect pridėkite įrenginį pagal serijos numerį arba QR kodą.

Jei renkatės tarp markių, naudinga palyginti jas tarpusavyje. Apie tai rašome straipsnyje Hikvision ar Dahua, kur aptariame abiejų privalumus.

Dahua kameros pajungimas: ką žinoti

Dahua kameros pajungimas konceptiškai panašus į Hikvision, bet naudoja kitus įrankius ir programėlę. Tai irgi viena patikimiausių pasaulio markių, plačiai naudojama Lietuvoje.

Pradiniam konfigūravimui Dahua naudoja ConfigTool programą, kuri suranda kameras tinkle ir leidžia keisti jų IP adresus bei aktyvuoti. Naujesni Dahua modeliai reikalauja aktyvavimo su nauju slaptažodžiu, panašiai kaip Hikvision.

Nuotoliniam stebėjimui Dahua naudoja DMSS programėlę (telefonuose ji vadinama gDMSS arba iDMSS, priklausomai nuo platformos). Procesas paprastas:

Atidarykite DMSS ir paspauskite pliuso ženklą įrenginiui pridėti.
Pasirinkite pridėjimą pagal serijos numerį, QR kodą arba IP adresą.
Jei pridedate pagal IP, įveskite kameros adresą, prievadą (Dahua numatytasis duomenų prievadas yra 37777), naudotojo vardą ir slaptažodį.
Patvirtinkite, ir vaizdas pasirodys programėlėje.

Prijungiant Dahua kamerą prie Dahua NVR, naudojama automatinė paieška NVR meniu (Camera List, Device Search). Trečiųjų šalių kameras Dahua NVR prideda per ONVIF protokolą, perjungus protokolą rankinio pridėjimo lange.

Dažnos klaidos prijungiant IP kamerą

Net patyrę montuotojai kartais susiduria su kliūtimis. Štai dažniausios klaidos ir kaip jų išvengti.

Skirtingi potinkliai. Jei kamera turi adresą 192.168.1.64, o tinklas veikia 192.168.0.x potinklyje, jie nesimato. Sprendimas yra pakeisti kameros IP į teisingą potinklį.
Neaktyvuota kamera. Nauja kamera dažnai būna neaktyvuota. Kol nenustatysite slaptažodžio per SADP ar ConfigTool, ji neveiks.
Neapsaugotos lauko jungtys. Drėgmė į RJ45 jungtį yra dažniausia lauko kamerų gedimo priežastis Lietuvoje.
Nepakankamas PoE galingumas. Jei prie komutatoriaus prijungta daug kamerų, gali pritrūkti galios. Patikrinkite komutatoriaus bendrą PoE biudžetą.
Neteisingas slaptažodis prijungiant prie NVR. Per ONVIF įvedamas kameros, o ne NVR slaptažodis. Tai dažna painiava.
Nėra interneto telefonui. Nuotolinis stebėjimas neveiks, jei NVR neprijungtas prie maršrutizatoriaus su interneto ryšiu.

Mantas iš Jonavos visą popietę bandė suprasti, kodėl kamera nematoma. Pasirodė, kad jo namų tinklas veikia 192.168.0.x potinklyje, o Hikvision kamera turėjo gamyklinį 192.168.1.64 adresą. Pakeitus kameros IP į 192.168.0.64, viskas iškart suveikė. Tai viena dažniausių pradedančiųjų kliūčių.

Kada verta kviesti specialistą

IP kameros prijungimas namuose įmanomas patiems, ypač jei tai viena ar dvi paprastos vidaus kameros su PoE NVR. Tačiau yra atvejų, kai profesionalo iškvietimas sutaupo laiko, pinigų ir nervų.

Specialistą verta kviesti, kai:

Reikia tiesti kabelius lauke arba per sienas, kur svarbu hidroizoliacija ir tvarkingas montažas.
Sistema didelė, su keliomis kameromis, NVR ir nuotoliniu valdymu.
Susiduriate su tinklo konfigūravimo kliūtimis, kurių nepavyksta išspręsti.
Norite, kad sistema atitiktų BDAR reikalavimus, ypač versle ar bendro naudojimo erdvėse.
Reikia integruoti kameras su esama signalizacija ar praėjimo kontrole.

Profesionalus montažas taip pat reiškia garantiją ir tolimesnį aptarnavimą. Jei kamera nustoja veikti po metų, turite kam paskambinti, o ne pradėti diagnostiką iš naujo patys.

Norite, kad kameros būtų sumontuotos kokybiškai ir sukonfigūruotos iš karto? Mano Apsauga atlieka profesionalų vaizdo stebėjimo kamerų montavimą visoje Lietuvoje.

Dažniausiai užduodami klausimai

Ar galima prijungti IP kamerą be NVR?

Taip. IP kamerą galima prijungti tiesiai prie maršrutizatoriaus ir stebėti per gamintojo programėlę. Tačiau be NVR ribojamas įrašų saugojimas, todėl daugumai objektų rekomenduojama naudoti NVR arba bent jau microSD kortelę kameroje.

Koks yra numatytasis IP kameros adresas?

Tai priklauso nuo markės. Hikvision kamerų numatytasis adresas paprastai yra 192.168.1.64, o Dahua kamerų 192.168.1.108. Tikslų adresą visada rasite kameros instrukcijoje arba ant pakuotės lipduko.

Ar reikia interneto, kad prijungčiau IP kamerą?

Vietiniam stebėjimui per NVR interneto nereikia. Internetas būtinas tik tada, jei norite matyti vaizdą per telefoną nuotoliniu būdu, nes vaizdas siunčiamas per gamintojo debesijos serverį.

Ar galima Hikvision kamerą prijungti prie Dahua NVR?

Taip. Skirtingų gamintojų įrangą sujungia ONVIF protokolas. Dahua NVR gali pridėti Hikvision kamerą per ONVIF, ir atvirkščiai, nors kai kurios specifinės funkcijos gali būti neprieinamos.

Išvada

Kaip prijungti IP kamerą tampa daug paprasčiau, kai žingsnius darote tinkama eile: pasiruošiate komponentus, fiziškai prijungiate kamerą, atliekate IP kameros konfigūravimą, prijungiate prie NVR ir tik tada siejate su telefonu.

Trumpai svarbiausi punktai:

PoE prijungimas patogiausias, nes vienas kabelis tiekia ir duomenis, ir maitinimą.
Kiekviena kamera turi gamyklinį IP adresą, kurį reikia priderinti prie savo tinklo.
ONVIF protokolas leidžia sujungti skirtingų gamintojų kameras ir NVR.
Hikvision naudoja SADP ir Hik-Connect, Dahua naudoja ConfigTool ir DMSS.
Dažniausia klaida yra skirtingi potinkliai tarp kameros ir tinklo.

Jei nenorite gaišti laiko bandymams arba sistema didesnė nei kelios kameros, profesionalus montažas yra patikimiausias kelias. Mano Apsauga parinks įrangą, sukonfigūruos sistemą ir apmokys naudotis. Skambinkite +370 664 08086 arba užpildykite užklausą vaizdo stebėjimo kamerų montavimo puslapyje.

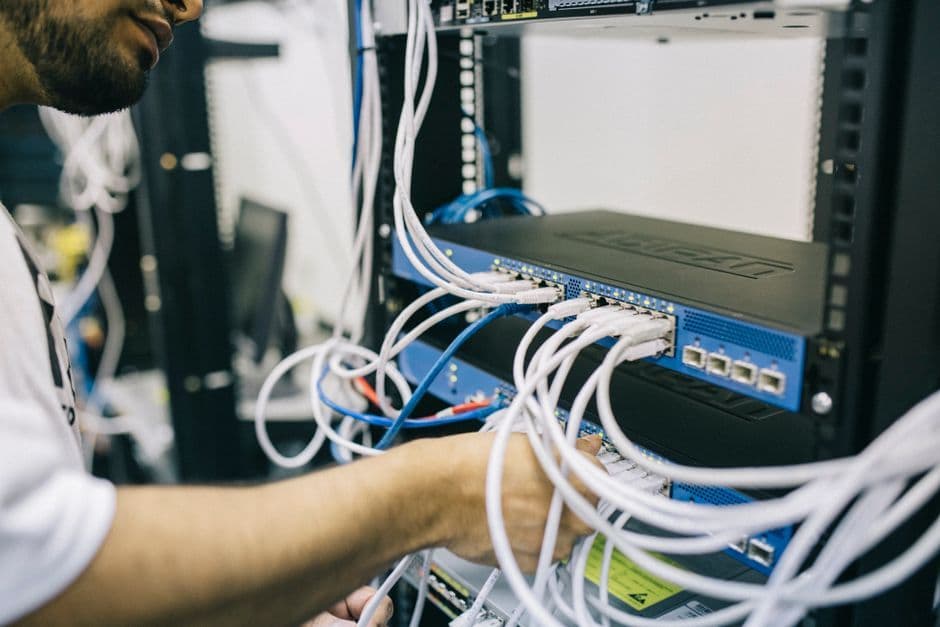

Kaip prijungti IP kamerą: žingsnis po žingsnio gidas
